Home > Prodotti CS > Griglie strutturali CS™ > Griglie antipioggia > RSV-5700 antipioggia

RSV-5700 antipioggia

RSV-5700
RSV-5700 - campione

Le griglie RSV-5700 sono la versione ad alette verticali della famosa gamma RSH-5700.

L'orientamento verticale delle alette permette alla pioggia di defluire facilmente e permette alle griglie RSV-5700 di offrire il migliore rapporto di flusso d'aria, protezione antipioggia ed efficienza in termini di spazio che è possibile trovare sul mercato, grazie alla protezione di classe A contro la pioggia con velocità massima di 3,5 m/s.

Realizzati con una complessa struttura di alette profilate in alluminio estruso che fanno ruotare l'aria due volte, questi sistemi di griglie dalle prestazioni elevate sono progettati per fornire la massima protezione contro le infiltrazioni d'acqua e mantenere, al contempo, un eccellente flusso d'aria.

Le alette estremamente robuste da 1,52 mm hanno uno spessore fino a tre volte maggiore rispetto alle alette calandrate tradizionali per griglie e possono raggiungere una lunghezza eccezionale di 3,6 mm.

Perché installare le griglie di ventilazione le griglie RSV-5700?

  • la struttura unica nel suo genere fa ruotare l'aria due volte al fine di rimuovere l'acqua
  • eccellente protezione di classe A dalla pioggia con velocità massima di 3,5 m/s
  • indice "molto buono" del flusso d'aria di Classe 2
  • testati a norma degli standard BS EN 13030:2001 e AMCA
  • progettati per offrire efficienza in termini di ingombro
  • griglie che ottimizzano lo spazio alte solo 127 mm
  • fanno risparmiare oltre 70 mm di spazio rispetto alle griglie con tre serie di alette
  • alette robuste con spessore fino a tre volte maggiore rispetto a quelle laminate

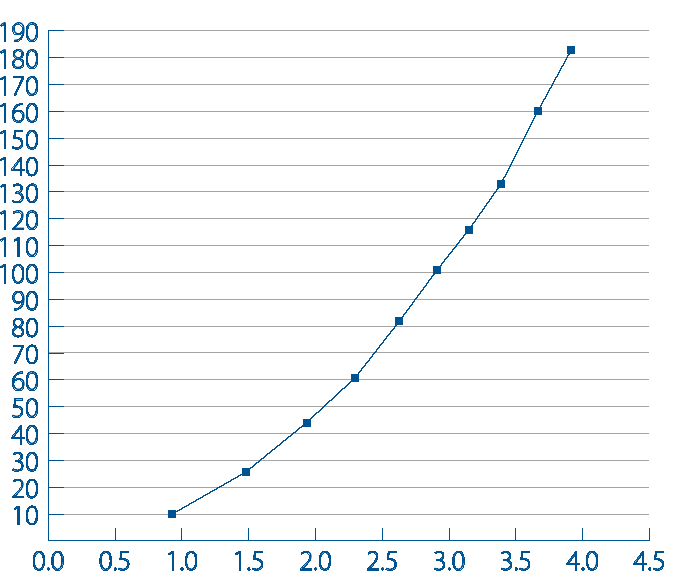

Dati sulle prestazioni

Testate a norma dell'AMCA:

Indice di ventilazione del nucleo0,00,51,01,52,02,53,03,54,04,55,0
Classe protezione antipioggiaAAAAAAAAAAA
Percentuale efficacia100 %100 %100 %100 %100 %100 %100 %100 %100 %100 %99,8 %
Classe flusso d'aria2Coefficiente flusso d'aria (aspirazione)0,33

Testate conformemente alla norma BS EN 13030:2001:

Indice di ventilazione del nucleo0,00,51,01,52,02,53,03,5
Classe protezione antipioggiaAAAAAAAB
Percentuale efficacia100 %100 %100 %100 %99,9 %99,8 %99,8 %99,8 %
Classe flusso d'aria3Coefficiente flusso d'aria (aspirazione)0,297
Dettagli prodottoSpecifiche tecniche disponibiliSpecifiche del "National Building Specification"
  • Materiale: alluminio.
  • Passo alette: 51 mm.
  • Larghezza griglia: 127 mm.
  • Spessore alette: 1,52 mm.
  • Spessore montanti e traverse: 1,91 mm.
  • Dimensione massima unità di sostegno: 3,6 m di larghezza x 2,5 m di altezza.
  • Possibilità di abbinare le unità per soddisfare le esigenze specifiche.

  • Finitura:
    • Finitura in alluminio laminato.
    • Anodizzato - trasparente o colorato
    • Rivestimento in polvere di poliestere.
    • Rivestimento in fluoropolimeri senza sostanze organiche volatili.
  • Protezioni:
    • Disponibilità di protezioni per uccelli e insetti.
    • Si prega di notare che, in quanto le protezioni aumentano la resistenza al passaggio del flusso di aria e ne riducono la velocità, è opportuno adattare, di conseguenza, le dimensioni della griglia.
  • Pannelli otturatori:
    • Sono disponibili pannelli isolati e con rivestimento singolo.

  • Specifiche NBS:
    • L10 Finestre / Abbaini / Schermi / Griglie
      • 650 (GRIGLIE METALLICHE)
    • H11 Facciate a intercapedine
      • 140 (Griglie)
  • Specifiche "NBS Create":
    • 45-25-50/305 Unità delle griglie in alluminio

Griglie di ventilazione

2016 brochure griglie
Cosa trovi nella brochure
  • - Prodotti del settore all'avanguardia
  • - Nuove configurazioni per design innovativi
  • - Informazioni tecniche dettagliate
  • - Assistenza per determinare le caratteristiche tecniche delle griglie
