Louvre di ventilazione B-6485

  • B-6485
  • VISTA 3D

B-6485

VISTA 3D

I louvre di ventilazione della linea Bold Line utilizzano lame a due profondità per realizzare design di facciata unici, personalizzati con motivi, colori e linee d'ombra.

null
null

INGRESSO

null

USCITA

  • null
    Lame estruse ampiamente distanziate per le massime prestazioni del flusso d'aria
  • null
    Scelta di stili di montante e disposizioni delle lame con effetti d'accento per dare un aspetto davvero personalizzato alle facciate
    Montante a vista Montante incassato Montante nascosto
  • null
    Consegnati in moduli prefabbricati per un’installazione efficiente
Visualizza modello 3D
Scarica la Scheda tecnica
Visualizza i dati del test

CARATTERISTICHE PRINCIPALI

  • Orientamento delle lame: Orizzontale
  • Tipo di montante intermedio: A vista/incassato/nascosto
  • Profondità del louvre: 159 mm / 207 mm
  • Passo delle lame: 100 mm
  • Peso: 15 kg/m2 in base alle dimensioni di un modulo 2 m x 2 m

Scarichi la scheda tecnica per i dettagli delle sezioni

Scarica la Scheda tecnica

PRESTAZIONI

RIEPILOGO
  • Penetrazione della pioggia Classe: C fino a 1,5 m/s
  • Flusso d'aria Classe: 2 (ingresso e uscita)
  • Coefficiente di flusso d'aria (ingresso): 0,370
  • Coefficiente di flusso d'aria (uscita): 0,331
  • Fattore K (ingresso / uscita): 7,305 / 9,127
null
null

INGRESSO

null

USCITA

PRESTAZIONI CON PIOGGIA SPINTA DAL VENTO (EN 13030:2001)
Velocità aspirazione centrale (m/s)0,00,51,01,52,02,53,03,5
Classe di penetrazione (13 m/s e 75 mm/h)CCCCDDDD
Efficacia (%)91,886,483,481,279,276,368,562,5
VentilazioneCoefficiente di ingresso Ce0,370Classe 2Coefficiente di uscita Cd0,331Classe 2
RESISTENZA AL FLUSSO D'ARIA

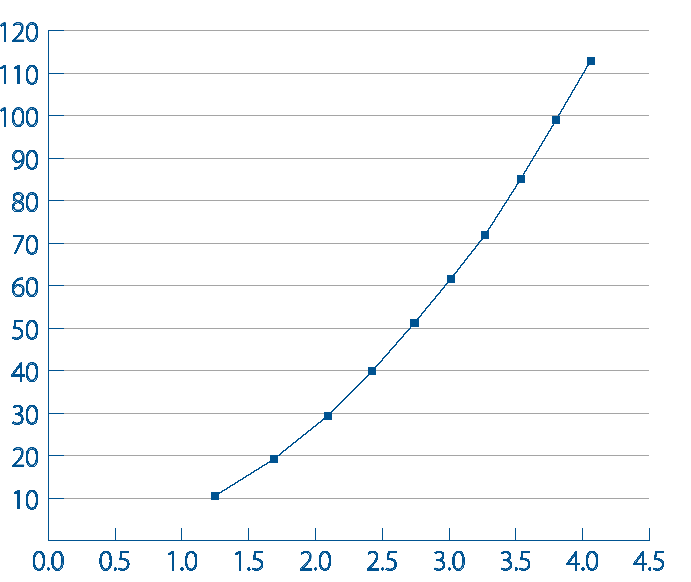

RESISTENZA AL FLUSSO D'ARIA - INGRESSO (Ce) 2

RESISTENZA AL FLUSSO D'ARIA - USCITA (Cd) 2

Nota: in base alle dimensioni di 1 m x 1 m. I louvre più piccoli possono avere una perdita di pressione maggiore.

MATERIALI E FINITURE

MATERIALI
  • Lega di alluminio 6063-T6
OPZIONI DI FINITURA
  • Alluminio grezzo
  • Anodizzazione naturale/colorata
  • Verniciatura con polvere poliestere opaco (standard) o lucido

ACCESSORI OPZIONALI

  • Pannelli di chiusura (semplici o con isolanti)
  • Reti anti-uccelli, reti anti-insetti
  • Porte integrate
  • Serrande
Visualizza tutti gli accessori

REALIZZAZIONI

Visualizza tutti i progetti del Louvre

Specifiche tecniche

Guida all'uso

Il motivo principale per l'installazione dei louvre è quello di consentire il passaggio dell'aria. L'installazione dei louvre è un equilibrio tra forma e funzionalità, e le facciate a louvre hanno un ruolo molto importante nel processo di selezione.

  • Considerazioni sulle prestazioni
  • Considerazioni sulla progettazione
  • Test dei louvre antipioggia
Ulteriori informazioni

Louvre di ventilazione

Louvres Architettonici di ventilazione

Da oltre 60 anni, CS produce e commercializza louvre per gli edifici di tutto il mondo. Quando scegliete i nostri sistemi, otterrete il supporto di un team dedicato con una grande esperienza e capacità di progettazione.

Le prestazioni delle nostre griglie strutturali sono state valutate tramite test indipendenti di terze parti. Inoltre, la nostra camera di prova consente di verificare qualsiasi soluzione standard o su misura per garantire che siano raggiunti i livelli di prestazione specificati in condizioni reali.

I louvre architettonici di ventilazione, richiesti sulla maggior parte degli edifici per fornire la ventilazione essenziale, aiutano a migliorare l'efficienza energetica di un'intera costruzione. Spesso, inoltre, sono necessari per offrire protezione anche dall'ingresso della pioggia o per favorire il controllo dei macchinari degli impianti

Qualsiasi siano le esigenze del tuo edificio, abbiamo il louvre perfetto per te.
