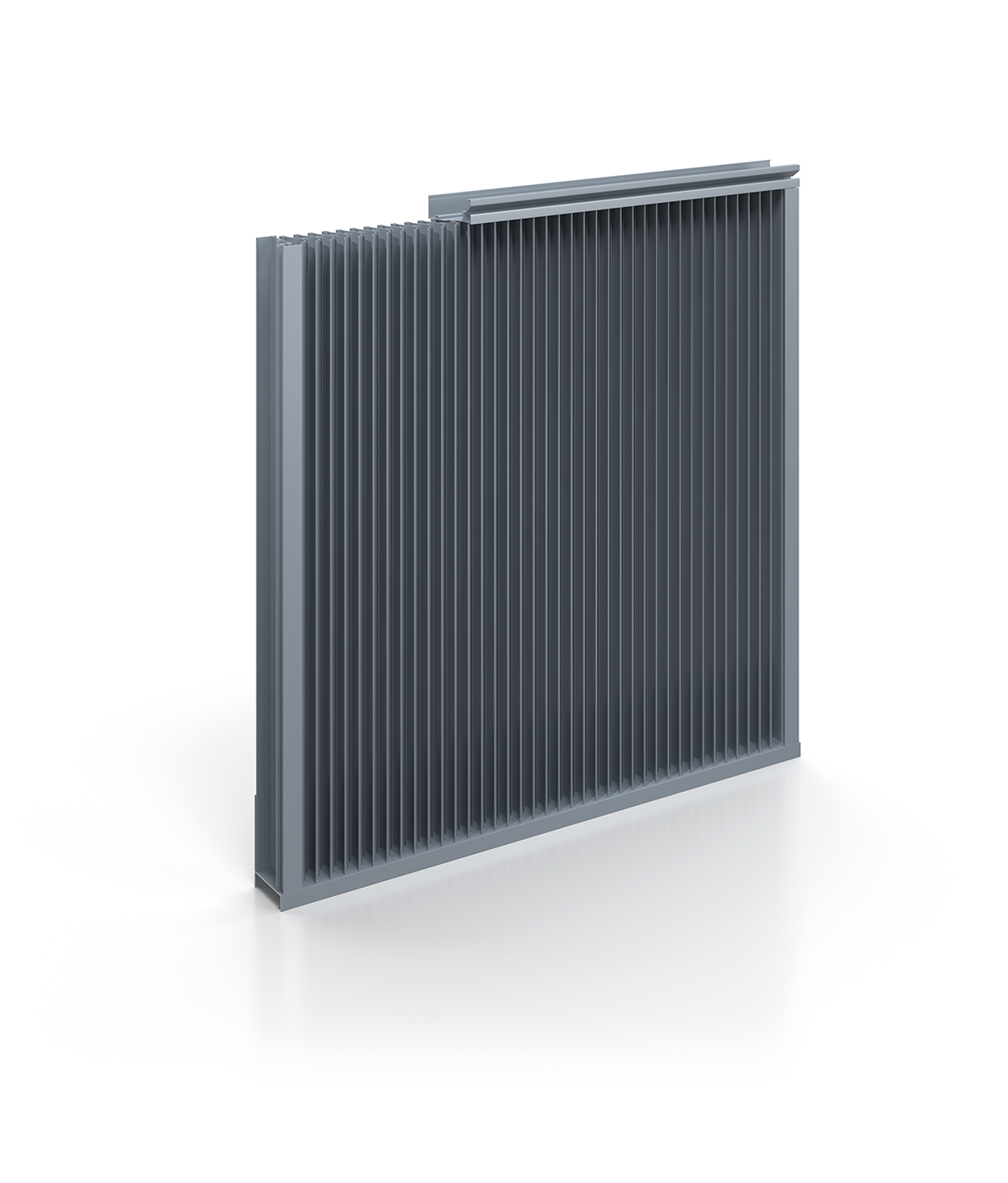

Louvre ad alte prestazioni di 82 mm di profondità che offrono una protezione eccellente dalla pioggia spinta dal vento e un flusso d'aria molto buono.
INGRESSO
USCITA
Features & Advantages
- Complesso design estruso della lama con disposizione verticale per le migliori prestazioni di difesa dalla pioggia
- Canali nelle lame, stipiti e montanti per raccogliere e drenare l'acqua dall'area a louvre
- Montanti visibili a incastro che si allineano con gli altri elementi della facciata
- Compact and lightweight design, ideal for curtain wall or glazing applications
- Progettazione a prova di vista
- Consegnati in loco come moduli prefabbricati per un'installazione efficiente
Applications
- Where reliable resistance to wind-driven rain is a priority
- Where using a large plenum behind louvres is impractical due to cost or space considerations
- Where sensitive equipment will be housed close to the louvre system
- Where louvres are to be fitted into curtain walling or glazing system
CARATTERISTICHE PRINCIPALI
- Orientamento delle lame: Verticale
- Tipo di montante: orizzontale: visibile, verticale: visibile (a incastro)
- Profondità del louvre: 82 mm
- Passo delle lame: 22 mm
- Peso: 21 kg/m2 in base alle dimensioni di un modulo 2 m x 2 m
Scarica la scheda tecnica per i disegni dettagliati
PRESTAZIONI
RIEPILOGO
- Penetrazione della pioggia Classe: A fino a 3,5 m/s
- Flusso d'aria Classe: 2 (ingresso e uscita)
- Coefficiente di flusso d'aria (ingresso): 0,326
- Coefficiente di flusso d'aria (uscita): 0,388
INGRESSO
USCITA
PRESTAZIONI CON PIOGGIA SPINTA DAL VENTO (EN 13030:2001)
| Velocità aspirazione centrale (m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
|---|---|---|---|---|---|---|---|---|
| Classe di penetrazione (13 m/s e 75 mm/h) | A | A | A | A | A | A | A | B |
| Efficacia (%) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Ventilazione | Coefficiente di ingresso Ce | 0,326 | Classe 2 | Coefficiente di uscita Cd | 0,388 | Classe 2 | ||
RESISTENZA AL FLUSSO D'ARIA
RESISTENZA AL FLUSSO D'ARIA - INGRESSO (Ce) 2
RESISTENZA AL FLUSSO D'ARIA - USCITA (Cd) 2
Nota: in base alle dimensioni di 1 m x 1 m. I louvre più piccoli possono avere una perdita di pressione maggiore.
MATERIALI E FINITURE
MATERIALI
- Lega di alluminio 6063-T6 – 55% minimo di materiale riciclato
OPZIONI DI FINITURA
- Alluminio grezzo
- Anodizzazione naturale/colorata
- Verniciatura con polvere poliestere opaco (standard) o lucido
ACCESSORI OPZIONALI
- Pannelli di chiusura (semplici o con isolanti)
- Reti anti-uccelli, reti anti-insetti
- Porte e cancelli a louvre - Le prestazioni dei louvre potrebbero essere condizionate dal tipo di porta scelto e dall'interfaccia con l'edificio.
- Serrande
Specifiche tecniche
Guida all'uso
Il motivo principale per l'installazione dei louvre è quello di consentire il passaggio dell'aria. L'installazione dei louvre è un equilibrio tra forma e funzionalità, e le facciate a louvre hanno un ruolo molto importante nel processo di selezione.
