Nascosto dietro a rivestimenti perforati esteticamente piacevoli, il louvre Perform PL-5700 offrono prestazioni antipioggia eccellenti, oltre che un buon flusso d'aria e alla schermatura visiva.
INGRESSO
USCITA
- Design complesso delle lame estruse con disposizione verticale per ottenere massime prestazioni di difesa dalla pioggia
- Profili multipli in lame per raccogliere e scaricare l’acqua dall’area louvre
Il lato frontale in alluminio perforato nasconde il louvre e dona un aspetto moderno
Il pannello di schermatura può essere fornito anodizzato o verniciato a polvere. I louvre sono verniciati di serie con polvere di colore nero per essere meno visibili possibile.
- Progettazione a prova di vista
CARATTERISTICHE PRINCIPALI
- Orientamento delle lame: Verticale
- Tipo di montante intermedio: Nascosto dietro al pannello perforato
- Profondità del louvre: 191 mm
- Passo delle lame: 51 mm
- Peso: 32 kg/m2 in base alle dimensioni di un modulo 2 m x 2 m
Scarichi la scheda tecnica per i dettagli delle sezioni
PRESTAZIONI
RIEPILOGO
- Penetrazione della pioggia Classe: A fino a 3,0 m/s
- Flusso d'aria Classe: 3 (ingresso e uscita)
- Coefficiente di flusso d'aria (ingresso): 0,252
- Coefficiente di flusso d'aria (uscita): 0,222
- Fattore K (ingresso / uscita): 15,747 / 20,291
INGRESSO
USCITA
PRESTAZIONI CON PIOGGIA SPINTA DAL VENTO (EN 13030:2001)
| Velocità aspirazione centrale (m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
|---|---|---|---|---|---|---|---|---|
| Classe di penetrazione (13 m/s e 75 mm/h) | A | A | A | A | A | A | A | A |
| Efficacia (%) | 100 | 100 | 100 | 100 | 100 | 100 | 99,8 | 97,1 |
| Ventilazione | Coefficiente di ingresso Ce | 0,252 | Classe 3 | Coefficiente di uscita Cd | 0,222 | Classe 3 | ||
RESISTENZA AL FLUSSO D'ARIA
RESISTENZA AL FLUSSO D'ARIA - INGRESSO (Ce) 2

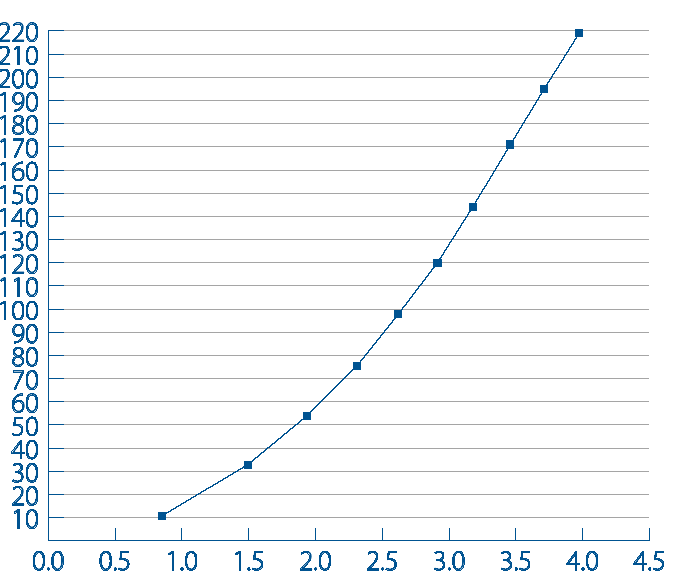

RESISTENZA AL FLUSSO D'ARIA - USCITA (Cd) 2
Considerazioni sulle prestazioni antipioggia
I louvre Perform non sono adatti all'uso nelle aree in cui i trafori potrebbero bloccarsi o essere intasati da neve, ghiaccio, detriti o altre occlusioni. Per massimizzare le loro prestazioni, prevenire danni alla proprietà e fornire un ambiente sicuro, devono essere effettuate regolari ispezioni e manutenzioni.
Nota: in base alle dimensioni di 1 m x 1 m. I louvre più piccoli possono avere una perdita di pressione maggiore.
MATERIALI E FINITURE
MATERIALI
Schermatura: lega di alluminio di sp. 3mm 1050 H14/H24 di serie.- Schema di perforazione: fori di Ø 9,5 mm, con centri e passo sfalsati di 12,7 mm.
- Louvre: lega di alluminio 6063-T6.
OPZIONI DI FINITURA
- Louvre: verniciato di serie con polvere di colore nero opaco
- Lastra perforata:
- Alluminio grezzo
- Anodizzazione naturale/colorata
- Verniciatura con polvere poliestere opaco (standard) o lucido
ACCESSORI OPZIONALI
- Glazing frame
- Piastre di copertura profilo superiore/inferiore/laterale
- Pannelli di chiusura (semplici o con isolanti)
- Reti anti-uccelli, reti anti-insetti
- Porte integrate
- Serrande
REALIZZAZIONI
Specifiche tecniche
Il motivo principale per l'installazione dei louvre è quello di consentire il passaggio dell'aria. L'installazione dei louvre è un equilibrio tra forma e funzionalità, e le facciate a louvre hanno un ruolo molto importante nel processo di selezione.
